Hauptmerkmale unseres Dynamischen Krafterregers für die Strukturmodalanalyse

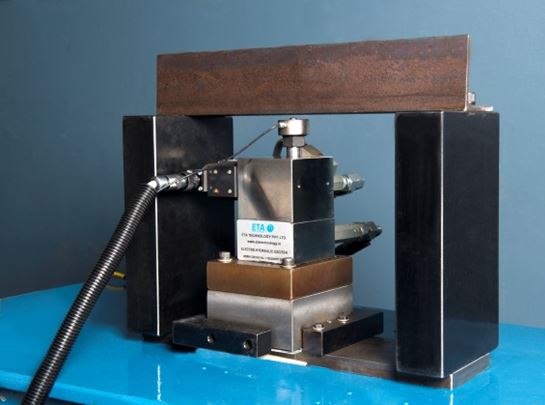

Der EH Force-Erreger überlagert statische Kräfte über einen weiten Frequenzbereich mit starken dynamischen Kräften. Der EH-Krafterreger ist kompakt und leicht, ein großer Vorteil gegenüber elektrodynamischen Erregern. Es besteht aus einem Tandemantrieb, einem EH-Servoventil, einer integrierten Wägezelle und einem Positionsgeber. Die Steuerung mit Amplitudenmodulation ermöglicht es, das Kraftniveau beizubehalten, während die Frequenz gewobbelt wird. Der Erreger arbeitet in den Modi Sinus, Swept Sine und Random. Die Reaktion der Last auf die Erregung wird an mehreren Punkten der Struktur mit Beschleunigungsmessern gemessen, deren Ausgangssignale dann von der Modal Analysis-Software analysiert werden. Die Software extrahiert die Modalparameter der Frequenzen und Dämpfungsfaktoren der untersuchten Struktur. Es generiert das geometrische Modell und zeigt die animierten Modusformen der Struktur an. Diese Software bietet auch eine "IF / Then" -Lösung für jede Konstruktionsänderung.

Leistungsmerkmale
Dynamischer Krafterreger
  • Statische last: 450kgs (einstellbar)
  • Dynamische Belastung: +/- 400 kg (einstellbar)
  • Frequenz: Bereich abhängig von der Struktursteifigkeit

Zum Testen von Bauteilen

Testen

Dynamischer Krafterreger
